Блок-схемы, BPMN, UML, Sequence и C4
Собирайте процессы и архитектурные схемы из готовых элементов, соединяйте их и оформляйте для презентации.
Обновлено 28 октября 2026 г.

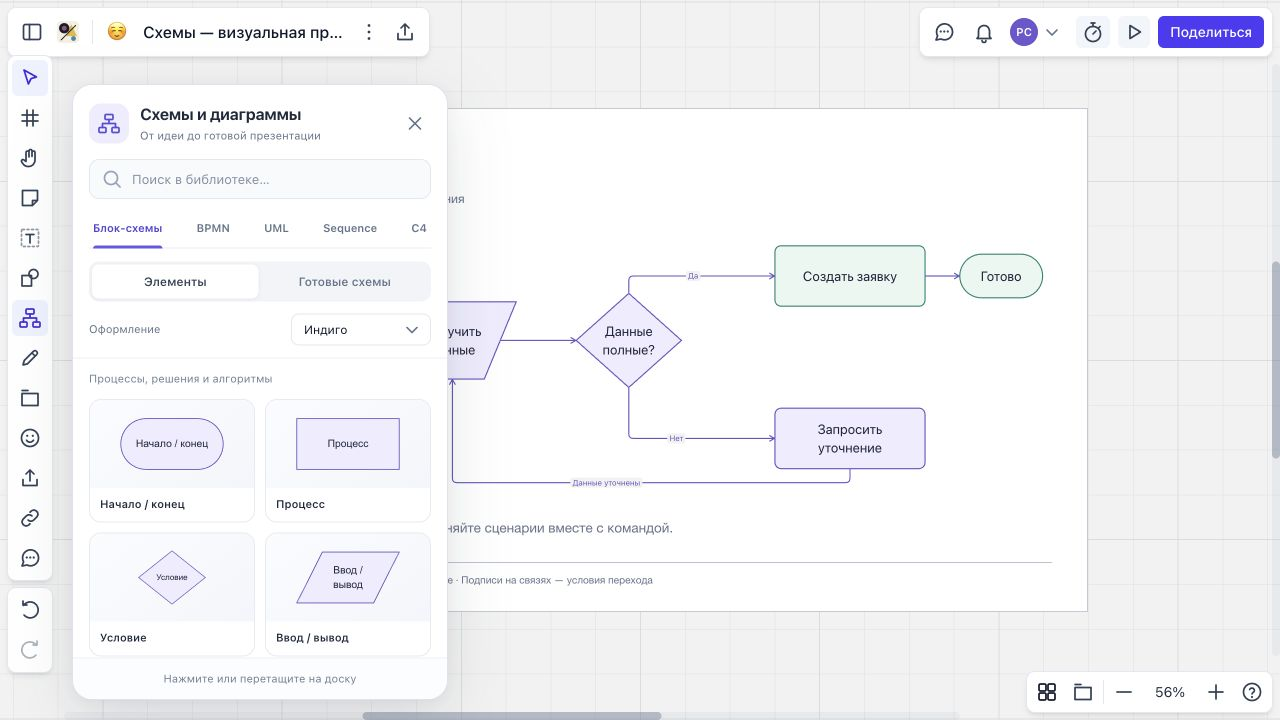

Откройте библиотеку схем
- На панели инструментов доски нажмите «Схемы и диаграммы». На телефоне сначала раскройте инструменты кнопкой «+».
- Выберите нотацию: «Блок-схемы», BPMN, UML, Sequence или C4. Переключайтесь между отдельными элементами и готовыми схемами.
- Выберите оформление: «Индиго», «Океан» или «Монохром». Оно применяется к следующим добавленным элементам. Поиск находит названия и описания во всей библиотеке, включая другие нотации.
- Нажмите карточку, чтобы вставить её в видимую область доски, или перетащите в нужное место. На телефоне удобно добавлять нажатием: панель закроется, освобождая место для работы.
Выберите подходящую нотацию
| Нотация | Для чего использовать |
|---|---|
| Блок-схемы | Алгоритмы и простые процессы: начало, действия, условия, документы и хранилища. |
| BPMN | Бизнес-процессы: события, задачи, шлюзы, пулы и дорожки ответственности. |
| UML | Классы, интерфейсы, компоненты, пакеты и варианты использования с ролями участников. |
| Sequence | Последовательность сообщений: участники, линии жизни, активации, вызовы и ответы. |
| C4 | Архитектура системы: люди, системы, контейнеры, компоненты и хранилища. Готовые схемы показывают контекст и контейнеры. |
Соедините элементы
- В разделе «Связи» выберите подходящий тип: например, поток управления BPMN, наследование UML или ответ Sequence. Редактор включит инструмент соединения с нужной линией и наконечниками.
- Проведите связь от одного элемента к другому, закрепив концы на объектах. При перемещении объектов закреплённая связь следует за ними.
- Дважды нажмите на линию, чтобы добавить подпись. Для условий укажите исход, для C4 — действие и протокол, для последовательности — сообщение или результат.
Редактируйте содержимое и компоновку
Готовые схемы вставляются как обычные объекты, а не как картинка. Меняйте подписи, размеры, цвет и расположение. Составные элементы — например, класс UML или участник Sequence — объединены в группы, чтобы их было удобно переносить целиком.
Дважды нажмите на группу, чтобы перейти к отдельному объекту внутри неё. У класса можно отдельно изменить название, атрибуты и операции; у C4 — название, тип, технологию и описание ответственности. При необходимости разгруппируйте объекты через меню выделения.
Используйте выравнивание и распределение объектов, чтобы сохранять одинаковые интервалы. Вставку схемы можно отменить и повторить обычными кнопками отмены и повтора.
Подготовьте схему для презентации
- Откройте «Готовые схемы» и добавьте пример. Он уже оформлен в белом фрейме 16:9 с заголовком и пояснениями. Замените содержимое своим, сохраняя свободное место вокруг блоков.
- Для схемы, собранной с нуля, создайте фрейм 16:9 вокруг содержимого. Добавьте понятный заголовок и короткие подписи связей; большую модель разбейте на несколько фреймов.
- Запустите показ фреймов на доске или откройте экспорт. SVG подходит для масштабируемой схемы, PNG — для вставки в слайды, PDF — для передачи готового документа.
